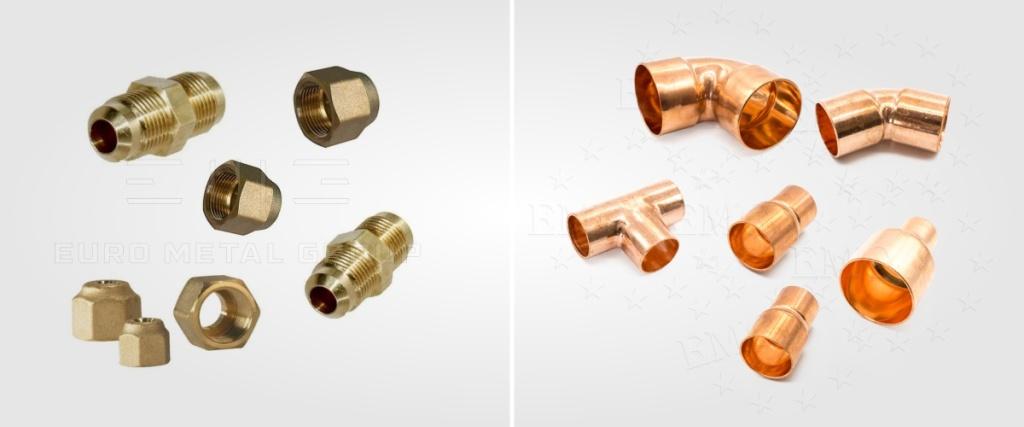

Фитинги для кондиционеров: резьбовые vs под пайку

Фитинги для кондиционеров - это специальные детали, используемые в системах кондиционирования воздуха. Они необходимы для создания надежного и герметичного стыка трубопроводов, шлангов, клапанов, фильтров, расширительных устройств и другого оборудования. Данные изделия выпускаются разных видов, материалов и конфигураций. От правильного выбора и монтажа фитингов напрямую зависит работоспособность, срок службы и безопасность всей инженерной системы.

Для чего нужны фитинги

К основным функциям продукции можно отнести:

• Обеспечение надежной герметичности соединения - создание плотного, долговечного стыка между разными частями системы кондиционирования для предотвращения утечек хладагента, попадание воздуха или влаги.
• Соединение деталей разного диаметра или материала - фитинги дают возможность стыковать медные трубы, пластиковые шланги, делать резьбовые и гладкие соединения, а также выполнять переходы между элементами разного размера, типа выпускных отверстий.
• Упрощение монтажа и обслуживания системы - многообразие изделий облегчает прокладку сетей кондиционирования, замену отдельных компонентов, проведение ремонтных и профилактических мероприятий.
• Защита от коррозии, механических воздействий - качественная продукция из нержавеющей стали, латуни обладает устойчивостью к агрессивным средам, долговременной эксплуатационной нагрузке.

Фитинги также выполняют многие функциональные задачи по регулированию, запиранию, направлению рабочего потока.

Резьбовые фитинги (обжимные) - решение для быстрого монтажа

Резьбовые или обжимные фитинги предназначены для соединения элементов трубопроводов кондиционеров. Они должны обеспечивать герметичное, прочное соединение деталей без применения сварки или пайки. По конструкции изделия представляют комбинацию резьбы и обжимного уплотнения. Это удобно для оперативной установки на объекте, особенно в условиях ограниченного времени или сложного монтажа.

Конструкция и принцип работы

Обжимный фитинг с резьбой состоит из нескольких частей:

• Корпус (гайка);
• Обжимная втулка;
• Конус с резьбой или седло;
• Контргайка.

Для его изготовления используются медь, латунь, бронза, нержавеющая сталь, алюминиевые сплавы. Материал подбирается в зависимости от требований к коррозионной стойкости и совместимости с хладагентом.

Технология сборки:

• Отрезают трубу необходимой длины, торец выравнивают, зачищают.
• Далее на нее надевают гайку, обжимную втулку.
• Трубу вставляют в корпус соединительной детали до упора, гайку затягивают по резьбе на корпусе.

При затяжке обжимная втулка, расположенная между трубой и конусом, сжимается, образуя герметичное уплотнение. Контргайкой соединение фиксируют, предотвращая самопроизвольное ослабление.

Область применения

Детали с резьбой широко используются во многих сферах:

• Кондиционирование воздуха в жилых, коммерческих, промышленных зданиях - соединение труб в магистралях хладагента;
• Монтаж сплит-систем - для быстрой стыковки трубок без применения сварки.
• Ремонт и сервисное обслуживание - оперативная замена элементов, отключение участка трубопровода.
• В холодильных установках (малая, средняя мощность), когда важна скорость установки, минимизирование использования специального оборудования.

Они также подходят для охлаждающих систем, где материал и конструкция изделия соответствуют требованиям к совместимости с используемым хладагентом.

Преимущества и недостатки продукции

Фитинги с резьбой имеют немало достоинств в применении. Их можно устанавливать вручную, имея минимальный набор простых инструментов. Скорость монтажа сокращается, снижаются трудозатраты.

Использование таких изделий не требует тепловой обработки места соединения частей инженерной сети. Термочувствительные компоненты системы не повреждаются, требования к квалификации работников снижаются, можно выполнять сборку в условиях пожарной опасности. Соединения на резьбе легко разбираются, детали можно использовать многократно. Обжимные элементы подходят для стыковки трубок с тонкими стенками из алюминия и меди.

При правильной подготовке труб и затяжке гаек можно надолго обеспечить нужную герметичность и прочность соединения.

Но у соединительных элементов с резьбой есть и ряд относительных недостатков:

• Они чувствительны к качеству установки. Герметичность, прочность стыка зависят от точности подготовки торцов трубы, грамотного выбора и монтажа втулки, а также правильной затяжки. Иначе в соединении возможны утечки.
• При таком способе стыковки есть ограничение по виду материала, толщине труб. Тонкие трубки могут деформироваться, толстые - плохо обжиматься. Требуется тщательный подбор изделия под диаметр и материал труб.
• Применение несоответствующих материалов может привести к гальванической коррозии. Здесь требуется учитывать их совместимость, условия окружающей среды.
• У обжимных деталей есть нормативные пределы по давлению, температуре эксплуатации. Для высоконапорных трубопроводов, экстремальных условий чаще применяются сварные или фланцевые соединения.

Фитинги под пайку (капиллярные)

Под пайку или капиллярные фитинги предназначены для стыковки труб и трубопроводных элементов из металла с использованием припоя и флюса. По внешнему виду они похожи на стандартные пресс-фитинги или резьбовые соединительные элементы. Но у них гладкие внутренние кромки, более точная геометрия отверстий. Продукция изготавливается из меди, латуни или бронзы.

Внутренний зазор детали, называемый капиллярным, должен быть минимальным. За счет него припой при нагреве втягивается внутрь стыка капиллярными силами. Так обеспечивается плотное, герметичное соединение. Поверхность контактных частей необходимо тщательно обрабатывать, чтобы не оставалось острых фасок и заусенцев, препятствующих равномерному распределению припоя.

Как работают капиллярные изделия

Принцип работы данных соединителей основан на капиллярном эффекте и физике жидкого припоя. Технология их монтажа:

1. Наружная поверхность трубы, внутренняя поверхность фитинга очищаются от грязи, жира, оксидов при помощи абразивной сетки или шкурки, затем обезжириваются.
2. Труба вставляется в соединительный элемент до упора.
3. Внутрь стыка наносится флюс, предотвращающий окисление и улучшающий смачивание припоя.
4. С помощью паяльной лампы, горелки соединение нагревается до температуры плавления припоя.
5. Припой подводят к месту стыковки деталей. Под действием капиллярных сил он втягивается через зазор между трубой и фитингом, заполняя пространство.
6. После остывания соединения остатки флюса удаляются, стык проверяется на герметичность.

Шов получается аккуратным и равномерным. Он скрыт от внешнего взгляда.

Сфера использования

Капиллярные изделия активно востребованы в инженерных системах, когда необходимо получение надежного герметичного соединения. Это сети водоснабжения и отопления в жилых и коммерческих зданиях, газовые трубопроводы, где допустимо спаивание. Их используют в кондиционировании, холодильном оборудовании, промышленных технологических сетях химической, пищевой промышленности. Также соединители такого типа применяются при подключении радиаторов, бойлеров и других приборов.

Плюсы и минусы капиллярных изделий

К несомненным преимуществам данной продукции можно отнести:

• Надежность и герметичность - правильно выбранный припой, профессиональное припаивание деталей дают долговечное соединение, не требующее обслуживания.
• Компактность - внутренний стык без выступающей резьбы или уплотнителей значительно экономит пространство.
• Повышенная механическая прочность - герметичный шов способствует равномерному распределению нагрузок.
• Стойкость к высокой температуре и давлению здесь больше, чем у многих полимерных изделий.
• Отсутствие соединений на резьбе, уплотнителей уменьшает риск возникновения протечек.

Такие соединители универсальны. Выпускается широкий спектр продукции разного размера и формы.

К минусам капиллярных изделий относятся повышенные требования к монтажу, квалификации работника. Неправильная подготовка поверхностей, избыток или недостаток флюса, несоответствующая температура ведут к рискам дефектов соединения. Установка соединительных деталей здесь сложнее, чем при использовании элементов на резьбе.

Также нагрев может привести к повреждению лакокрасочного покрытия трубопровода, пластиковых и других его частей, если не принять необходимых мер по защите. Применение некачественных материалов часто сокращает срок службы стыка. Спайка занимает больше времени на устройство сети, требует соблюдения мер по безопасности.

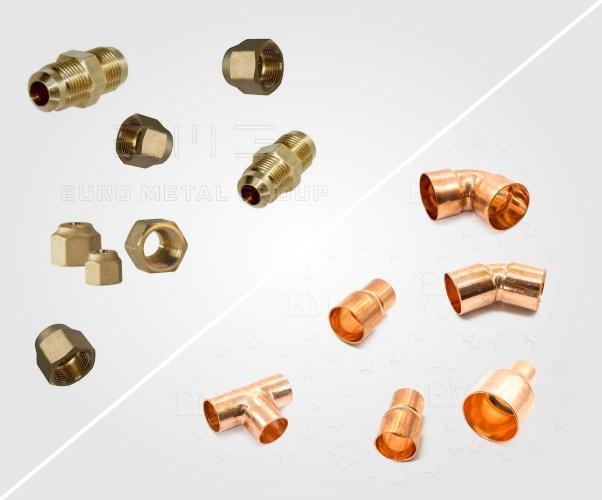

Сравнение двух видов фитингов для кондиционеров

Сравнительная таблица

Практические рекомендации – какой же выбор сделать?

Резьбовые фитинги для систем кондиционирования будут эффективным и практичным решением для быстрого, чистого монтажа. Они дают возможность уменьшить время установки, снизить требования к специализированному оборудованию. Но их надежность напрямую зависит от качества монтажа, правильного выбора материалов и соблюдения технических параметров. Для применения в критичных по давлению или температуре системах следует внимательно оценивать технические характеристики продукции, при необходимости отдавать предпочтение сварным или фланцевым соединениям. При соблюдении правил эксплуатации и монтажа такие изделия обеспечивают долговечное герметичное соединение в большинстве систем кондиционирования.

Капиллярные фитинги – проверенное временем решение для создания надежных металлических соединений в трубопроводах кондиционирования. Они способны обеспечить высокую герметичность, механическую прочность, компактность и долговечность шва. Но такие изделия требуют грамотного монтажа, наличия инструментов и соблюдения техники безопасности. При выборе между ними и деталями на резьбе важно учитывать требования к материалу, условиям эксплуатации, сроки установки и квалификацию монтажной бригады.
