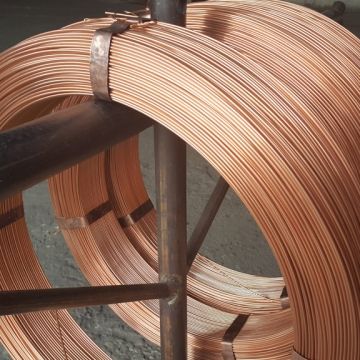

Капилярная медная труба
Трубка капиллярная ГОСТ 2624-2016/ EN 12450
|
№ п/п |
Наружный диаметр, мм |
Внутренний диаметр, мм |
Теоретический вес пог. метра, кг |
|
1
|
Ф 1,5
|
Ф 0,35 Ф 0,45 |
0,015 0,014 |
|
2
|
Ф 1,85 |
Ф 0,71 |
0,020 |
|
3
|
Ф 1,9 |
Ф 0,8 |
0,021 |
|
4 |
Ф 2,0
|
Ф 0,4 Ф 0,75 Ф 0,8 Ф 0,91 Ф 1,2 |
0,027 0,024 0,024 0,022 0,018 |
|
5 |
Ф 2,1 |
Ф 0,7 Ф 0,8 Ф 0,9 |
0,028 0,026 0,025 |
|
6 |
Ф 2,2
|
Ф 0,79 Ф 0,8 Ф 1,24 |
0,030 0,029 0,023 |
|
7 |
Ф 2,3 |
Ф 1,0 Ф 1,06 Ф 1,07 Ф 1,10 Ф 1,24 |
0,030 0,029 0,029 0,029 0,026 |
|
8 |
Ф 2,35 |
Ф 1,45 |
0,024 |
|
9 |
Ф 2,4
|
Ф 1,067 Ф 1,25 Ф 1,45 |
0,032 0,029 0,026 |
|
10 |
Ф 2,5
|
Ф 1,0 Ф 1,07 Ф 1,25 Ф 1,37 |
0,037 0,036 0,033 0,031 |
|
11 |
Ф 2,6 |
Ф 1,24 |
0,037 |
|
12 |
Ф 2,8
|
Ф 1,78 |
0,033 |
|
13 |
Ф 2,83
|
Ф 1,50 |
0,040 |
|
14
|
Ф 2,85 |
Ф 1,50 |
0,041 |
|
15
|
Ф 3,0
|
Ф 1,78 Ф 1,83 Ф 1,85 Ф 2,20 |
0,041 0,040 0,039 0,029 |
|
16
|
Ф 3,17 |
Ф 1,63 Ф 1,778 Ф 1,78 Ф 2,032 |
0,052 0,048 0,048 0,042 |
|
17 |
Ф 3,45 |
Ф 2,413
|
0,043 |
Трубка тонкостенная ГОСТ 11383-2016/ EN 12735
|
№ п/п |
Наружный диаметр, мм |
Толщина стенки, мм |
Теоретический вес пог. метра, кг |
|
1
|
Ф 2,0
|
0,4 0,5 |
0,018 0,021 |
|
2
|
Ф 2,6 |
0,4 |
0,025 |
|
3
|
Ф 2,8 |
0,4 |
0,027 |
|
4 |
Ф 3,0
|
0,4 0,5 0,6 |
0,029 0,035 0,040 |
|
5 |
Ф 3,17 |
0,5 |
0,037
|
